  • Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
  • SKU: 007418
€19,75
Excl. BTW: €16,32

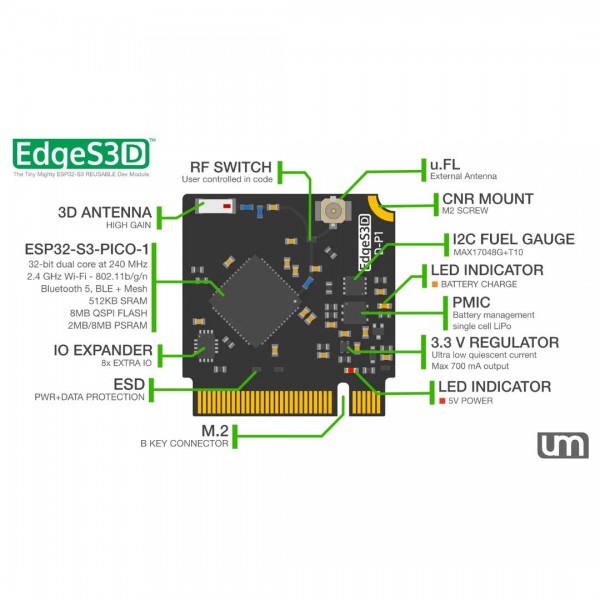

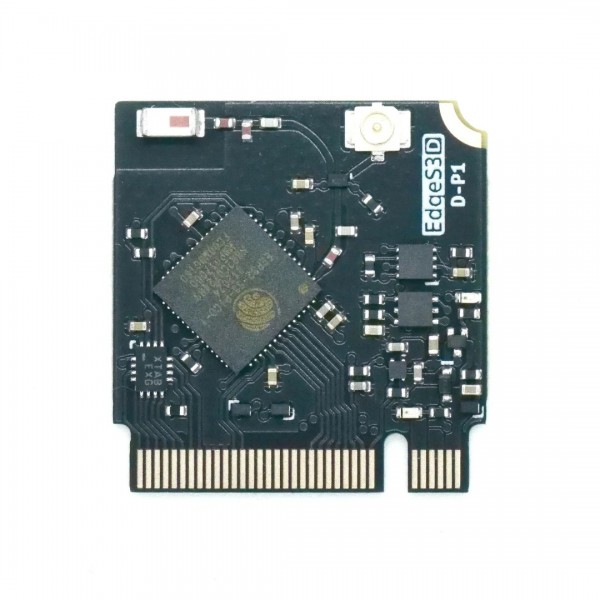

De EdgesS3[D] van Unexpected Maker is een ESP32-S3 development board met zowel Bluetooth als Wi-Fi. Het bevat zowel een interne antenne als een u.FL-connector voor een externe antenne. Je kunt eenvoudig tussen beide schakelen vanuit je code met behulp van de interne RF-schakelaar. Voor fysieke integratie gebruikt het bord een M.2 B-Key edge-connector, waardoor het stevig in een compatibele aansluiting op een drager-PCB kan worden geplaatst.

Let op: De M.2 is niet compatible met de M.2 key in bijvoorbeeld een computer.

Zie de volgende pagina voor meer informatie: GitHub

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Unexpected Maker EdgeS3[D] - ESP32-S3 Development Board - M.2 B-Key Interface - 2MB PSRAM

Dit product heeft in totaal 0 beoordeling(en).

Specificaties

Algemeen
Merk Unexpected Maker
Fabrikant model/SKU ES3D-01
Features Batterijlader
Microcontroller (MCU)
Batterij capaciteitssensor
Algemene fysieke kenmerken
Hoofdkleur Zwart
Gewicht [g] 2
Afmeting X [mm] 23
Afmeting Y [mm] 22
Montagemogelijkheden Montagegat(en)
Vormfactor Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC] 5
Maximale voedingsspanning [V DC] 5
Minimale IO-pin ingangsspanning [V] 3.3
Maximale IO-pin ingangsspanning [V] 3.3
IO-pin uitgangsspanning [V] 3.3
Maximale IO-pin source stroom [mA] 40
(ESP32-S3)
6
(FXL6408)
Maximale IO-pin sink stroom [mA] 28
(ESP32-S3)
6
(FXL6408)
MCU
Fabrikant Espressif
Chipserie ESP32-S3-PICO-1
Maximale klokfrequentie [MHz] 240
Aantal cores 2
Intern geheugen
SRAM [KB] 512
PSRAM [MB] 2
Flash geheugen [MB] 8
EEPROM type Geëmuleerd
Communicatie
Hardware interface(s) I2C
I2S
SPI
Native USB
UART
PWM
ADC
GPIO
USB CDC
(GP)IO-uitbreidingschip FXL6408

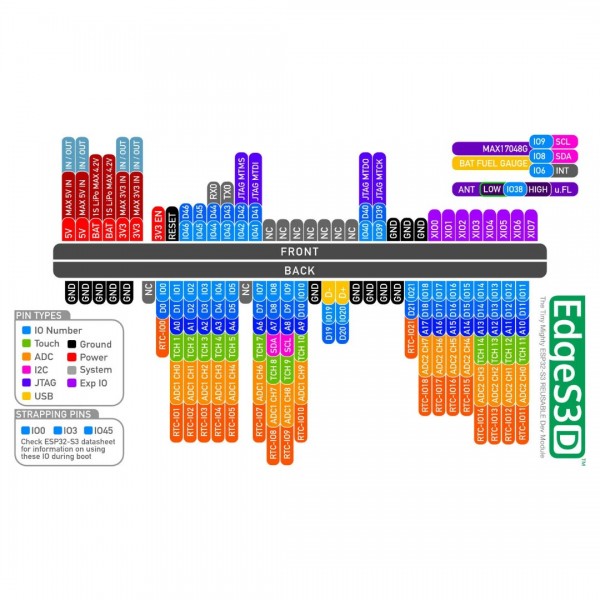

Aantal IO-pinnen 37
(29 (ESP32-S3 ) + 8 (FXL6408))
Maximaal beschikbare hardware PWM kanalen 8
Maximaal beschikbare analoge ingangspinnen (ADC) 19
Maximaal beschikbare analoge uitgangspinnen (DAC) 0
Maximaal beschikbare hardware UART interfaces 3
Maximaal beschikbare hardware I2C interfaces 2
Maximaal beschikbare hardware SPI interfaces 2
USB naar serieel converter Geïntegreerd in microcontroller
Draadloze communicatie
Interface(s) Wi-Fi
Bluetooth
Wi-Fi chip/SoC ESP32-S3-PICO-1
Wi-Fi frequentie [GHz] 2.4
Bluetooth chip/SoC ESP32-S3-PICO-1
Bluetooth versie 5.0
Ondersteunde Bluetooth standaard(en) LE
Batterijcircuit
Batterij laadchip/SoC LP4055A
Ondersteunde batterij chemie Li-ion
Li-Po
Maximale laadspanning [V] 4.2
Maximale laadstroom [mA] 300
Instelbare laadstroom Nee
Protectiecircuit Nee
Connectoren
Voedingsconnector(en) M.2 B-key male
IO-connector(en) M.2 B-key male
Batterijconnector(en) M.2 B-key male
Wi-Fi/Bluetooth antenneconnector Ingebouwde antenne
IPEX MHF 1/uFL male
Inhoud verpakking
Inhoud verpakking 1x EdgeS3[D]
